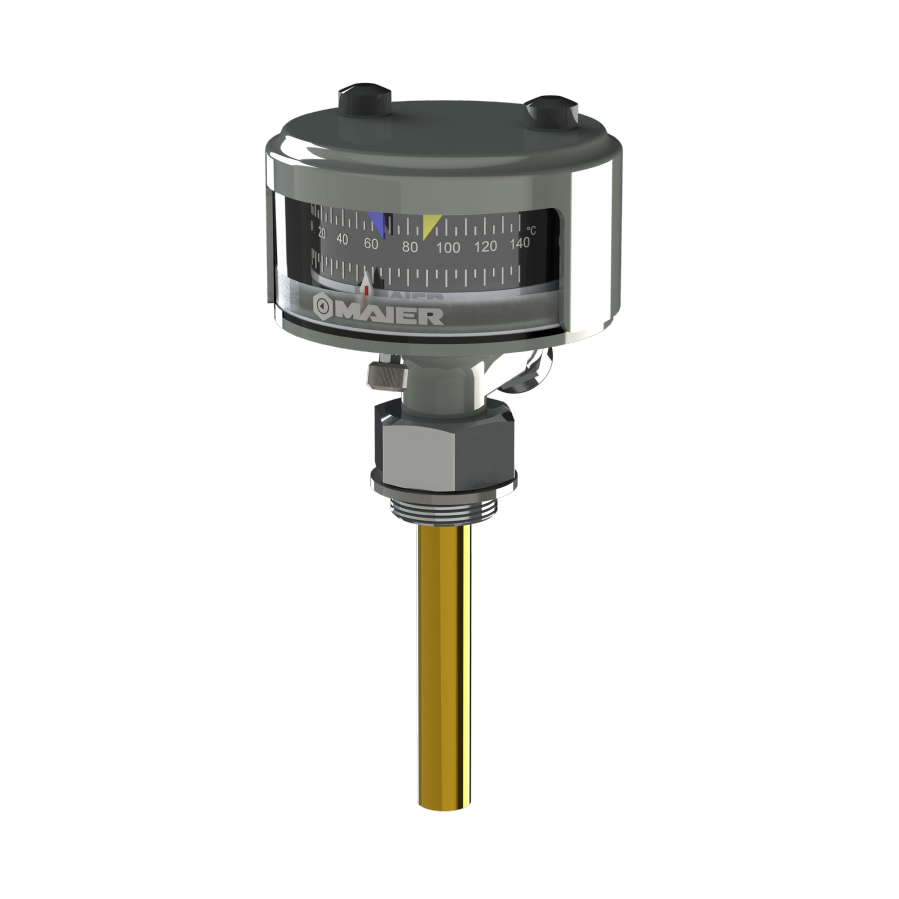

ترمومتر روغن ترانسفورماتور دستگاه حفاظتی جهت نشان دادن دمای روغن در هر دو نوع ترانسفورماتورهای با منبع انبساط و هرمتیک طراحی شده است. با توجه به کلاس حرارتی عایقهای مورد استفاده در ترانسفورماتورهای توزیع و با آگاهی از اثر مخرب حرارت غیرمجاز بر کیفیت آنها ضروری است در تمامی شرایط کارکرد ترانسفورماتور تحت کنترل باشند لذا برای این منظور از ترمومتر استفاده می گردد. ترمومتر روغن ترانسفورماتور دارای دو میکروسوئیچ و شاخص نشانگر است.عقربه مخصوص نشان دهنده حداکثر دما نیز بر روی آنها نصب گردیده است، ترمومتر روغن ترانسفورماتور بصورت کاملا مطمئن در شرایط آب و هوایی بسیارگرم و سرد می توانند عملکرد مناسبی داشته باشند.معمولا ترمومتر روغن ترانس دارای بدنه از جنس آلومینیوم بوده که دربرگیرنده قسمتهای سنسور حرارتی، میکروسوئیچ، نشانگر و عقربه ها می باشند، طلق شفاف ترمومتر نیز از مواد مقاوم در برابر تابش خورشید ساخته شده است.
محصولات مرتبط
با اطلاع از اثرات مخرب حرارت غیر مجاز بر کیفیت عایق های ترانسفورماتور و با توجه به کلاس حرارتی عایقهای مورد استفاده در آن لازم است دمای روغن در تمامی شرایط کارکرد ترانسفورماتور تحت کنترل باشد. برای این منظور در ترانسفورماتور های روغنی (با منبع انبساط و هرمتیک) از ترمومتر استفاده می شود. ترمومتر روغن ترانسفورماتور دارای ۲ عدد میکروسوئیچ (تریپ و آلارم) و یک عقربه نشانگر برای ثبت حداکثر دمای ثبت روغن می باشد. ترمومتر روغن ترانس دارای ۳ مدل مشابه است که تفاوت شان در قطر دنباله ترمومتر است که داخل ترانسفورماتور قرار می گیرد.
- دمای کار محیط: ۴۰- درجه سانتیگراد تا ۷۰ درجه سانتیگراد
- فشار: ۵۰kPa – تا ۲۰۰kPa
- نشانگر دمای روغن: ۱۰ °C تا ۱۲۰ °C
- تست عایق بندی: ۲۰۰۰V ، ۵۰HZ ، ۶۰sec
- کلاس حفاظتی: (IP 65 (EN 60529
- بدنه: آلومینیوم ریختگی
- تعداد سوئیچ ها: تا ۲ سوئیچ
- دامنه تحمل: ±۵ (۵۰ °C تا ۱۲۰ °C)
- رنگ: پوشش رنگ پودری الکترواستاتیک
- صفحه شکاف: پلی کربنات
- ترموول: فولاد ضد زنگ
