محفظه رطوبت گیر ترانسفورماتور (Transformer dehumidifier) بخشی از ترانس است که از ورودی هوای مرطوب و کثیف به داخل منبع انبساط جلوگیری میکند. در ادامه این مطلب به معرفی صفر تا صد رطوبت گیر ترانسفورماتور میپردازیم؛ با ما همراه باشید.رطوبت گیر ترانسفورماتورترانسفورماتور های توزیع و قدرت دارای منبع انبساط (Open Breathing Transformer) هستند و از همین روی با محیط اطراف ارتباط دارند. انبساط و انقباض روغن از راه تنفس (خروج هوا از کنسرواتور در زمان انبساط روغن و ورود هوا به کنسرواتور در هنگام انقباض روغن) جبران میشود. رطوبت داخل ترانسفورماتور منجر به کاهش خواص عایق روغن معدنی و عایق سلولزی سیمپیچ میشود و در نتیجه به دستگاه آسیب جدی وارد میکند. لیکن رطوبت محیط یک عامل بسیار مهم در کاهش ولتاژ شکست روغن است که باید از آن اجتناب نمود. در چنین زمانی است که محفظه رطوبت گیر ترانسفورماتور مورد استفاده قرار میگیرد تا از بروز چنین مشکلاتی جلوگیری کند.
محصولات مرتبط

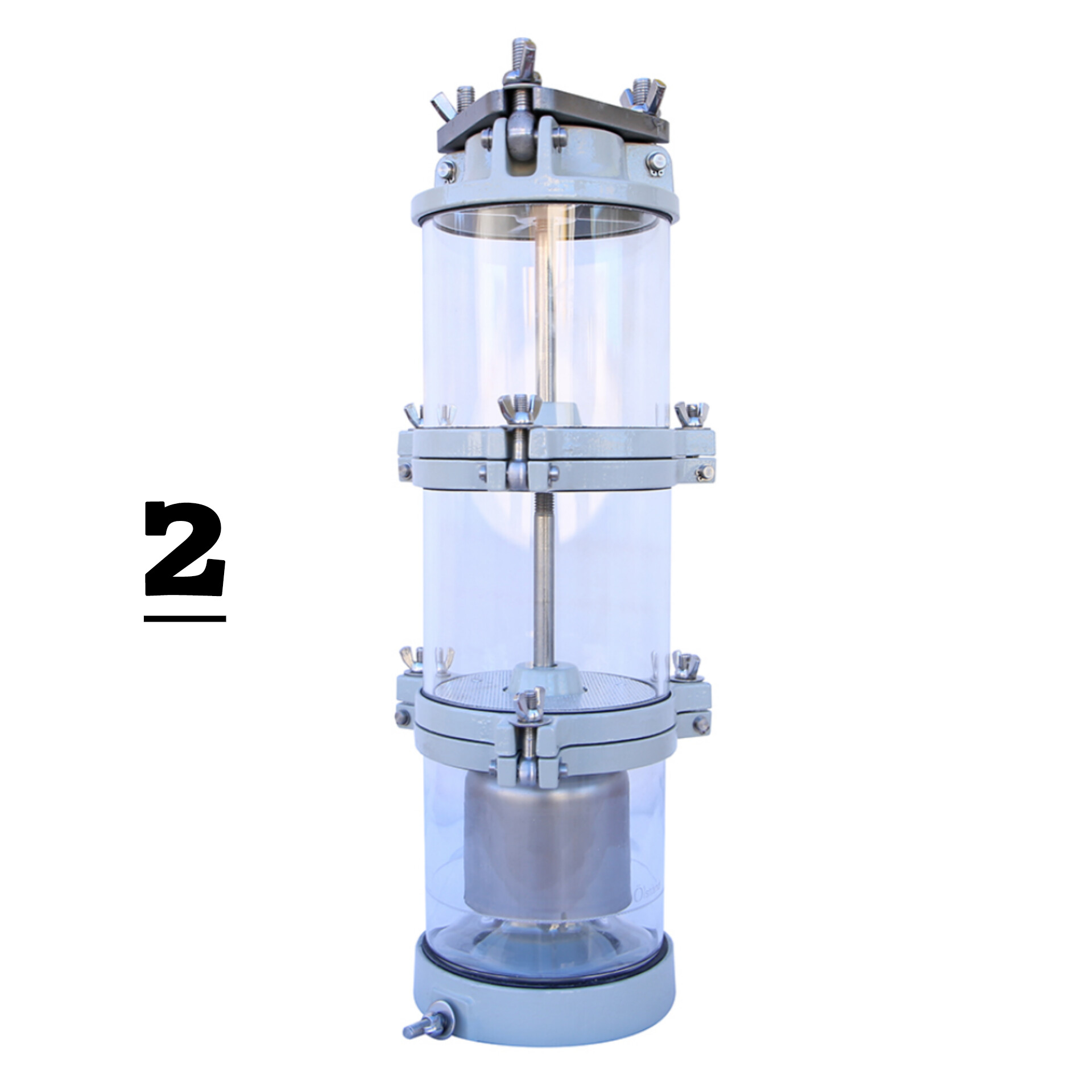

در ترانسفورماتورهای توزیع و قدرت دارای کنسرواتور، در اثر انبساط و انقباض روغن، خروج و ورود هوا به داخل کنسرواتور صورت می پذیرد. بنابراین رطوبت محیط موجب جذب رطوبت توسط روغن و کاهش ولتاژ شکست آن شده که برای جلوگیری از ورود هوای مرطوب به داخل ترانسفورماتور بر روی منبع انبساط محفظه رطوبت گیر نصب می گردد. این محفظه از مواد رطوبت گیر ( سیلیکاژل) درطبقات بالایی و مقداری روغن در طبقه زیرین پر شده و به واسطه وجود این مواد درون خود از ورود آلودگی و رطوبت محیط به درون ترانسفورماتور جلوگیری خواهد کرد. دستگاه رطوبت گیر دارای یک محفظه شیشه ای مخصوص بلور های رطوبت گیر می باشد. بلور های رطوبت گیر یا سیلیکاژل در حالت خشک آبی رنگ بوده و به مرور زمان با جذب رطوبت به رنگ صورتی تغییر می یابد . در حالت کلی با در نظر گرفتن عوامل مختلف از رطوبت گیر یک تا چند طبقه استفاده می شود.
